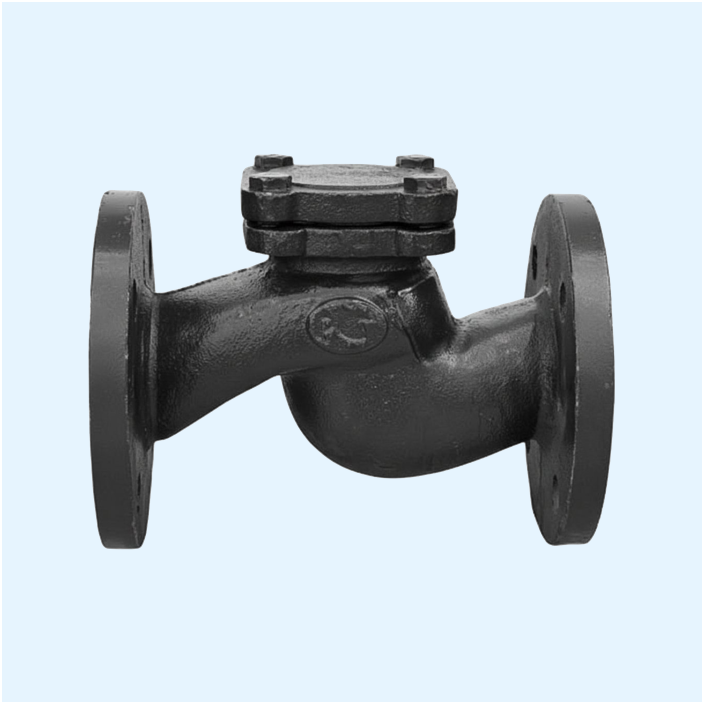

Клапан обратный подъемный фланцевый

Клапан обратный подъемный фланцевый предназначен для установки на горизонтальные трубопроводы, транспортировки питьевой и технической воды, а также жидкостей неагрессивных к материалам клапана, для предотвращения обратного потока транспортируемой среды.

Открытие клапана производится за счет избыточного давления транспортируемой среды. При этом среда воздействует на золотник, в результате чего, он поднимается вверх. Закрытие клапана производится путем опускания золотника клапана под действием собственного веса и обратного движения транспортируемой среды.

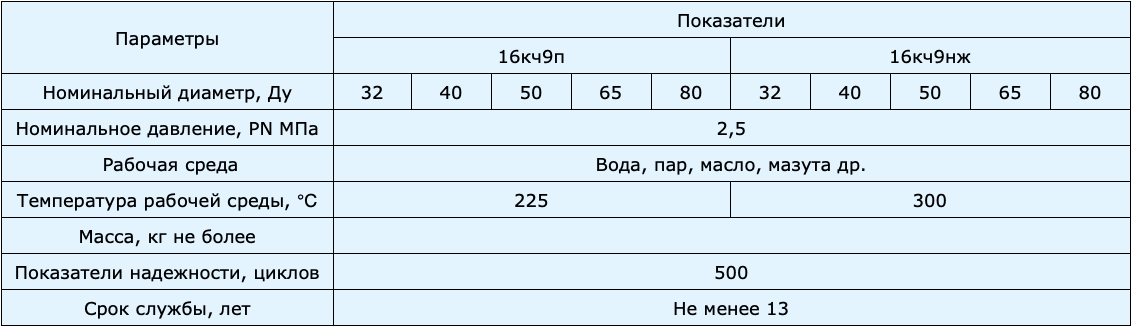

Основные технические характеристики клапанов:

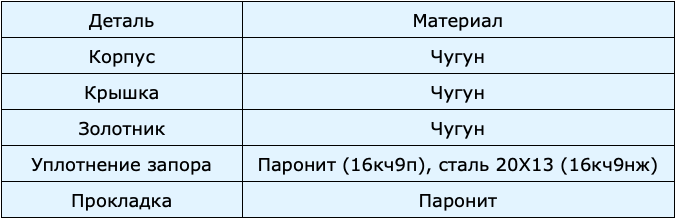

Материалы основных деталей клапана:

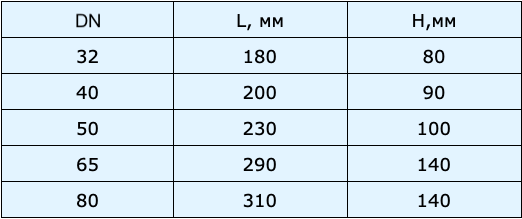

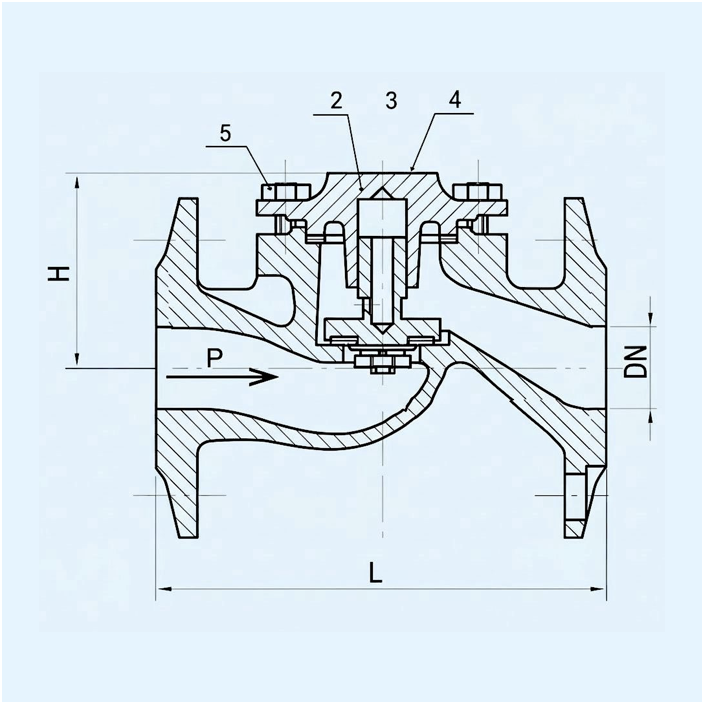

Размерный ряд и схематичное изображение клапана

1- Корпус;

2- Крышка;

3-Золотник;

4-Прокладка;

5-Болт.
