Трубы ПНД для газоснабжения

Газовые полиэтиленовые трубы - это напорные трубы для газоснабжения, изготавливающиеся методом непрерывной экструзии из полиэтилена низкого давления (ПНД) марок: ПЭ80 и ПЭ100. Полиэтиленовые газовые трубы специально разработаны для применения в магистральных сетях газоснабжения и для газовых трубопроводов в жилых и производственных зданиях.

Газовые полиэтиленовые трубы производятся с диаметрами от 16 мм до 630 мм.

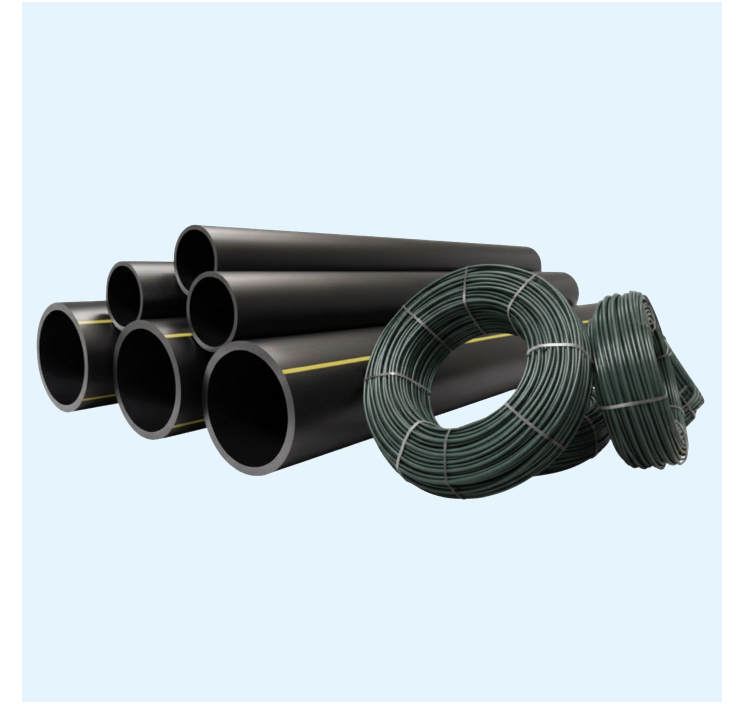

Формы выпуска:

• ф16 - 75мм – в бухтах по 100, 200 метров;
• ф90 – 110мм – в бухтах по 100 метров, либо в отрезках по 12, 13 метров;
• ф125мм и выше – в отрезках по 12, 13 метров

Газовых трубы из полиэтилена низкого давления (ПНД) производятся в соответствии с ГОСТ Р 58121.2-2018. Выпускаются трубы в основном черного цвета с маркировочными полосами (не менее 3-х равномерно распределенных по окружности) желтого или оранжевого цвета по всей длине трубы.

Типы газовых полиэтиленовых труб

Полиэтиленовые газовые трубы подразделяются на основные типы в зависимости от SDR – стандартное размерное отношение наружного диаметра к толщине стенки трубы. Чем меньше значение SDR, тем больше толщина стенки, и, соответственно, номинальное рабочее давление, на которое рассчитана труба. На сегодняшний день существуют следующие типы газовых труб ПЭ:

SDR 17,6: ПЭ80 - PN 0,75 МПа/ ПЭ100 - PN 0,95 МПа

SDR 17: ПЭ80 - PN 0,8 МПа/ ПЭ100 - PN 1,0 МПа

SDR 13,6: ПЭ80 - PN 1,0 МПа/ ПЭ100 - PN 1,25 МПа

SDR 11: ПЭ80 - PN 1,25 МПа/ ПЭ100 - PN 1,6 МПа

SDR 9: ПЭ80 - PN 1,6 МПа/ ПЭ100 PN 2,0 МПа

Область применения

Газовые трубы из полиэтилена низкого давления применяются для трубопроводов, которые используются для транспортировки природного горючего газа в качестве сырья или топлива. Полиэтиленовые трубы для газопровода используются в магистральных сетях газоснабжения и в газопроводах жилых домов и промышленных зданиях, и обеспечивают доставку газа для жилищно-коммунального и промышленного использования. Газовые трубы ПНД могут использоваться для газопроводов всех типов давления, транспортирующих природный газ, а их срок службы составляет 50 лет.

При прокладке газопроводных полиэтиленовых труб применяется бестраншейная технология с использованием нескольких способов монтажа: проколом или горизонтально-направленным бурением (ГНБ), так же возможна традиционная траншейная и узко-траншейная прокладка труб. Соединение газовых полиэтиленовых труб осуществляется сваркой встык при помощи специальных сварочных аппаратов для труб из полиэтилена  или с использованием соединительных фитингов ПНД, преимущественно электросварных.
