Краны ПНД шаровые
Краны ПНД шаровые
Краны ПНД шарового типа относятся к основному виду запорной арматуры, применяемой для полиэтиленовых трубопроводов. Главное назначение шаровых кранов данного типа заключается в выполнении полного герметичного перекрытия, транспортируемого по трубе, потока газообразной или жидкой рабочей среды. Сырьем для производства кранов выступает либо высококачественный полиэтилен низкого давления (ПНД) марки ПЭ100, либо полипропилен (ПП).
Конструкция рассматриваемого шарового крана ПНД представляет собой сборно-разъемную деталь с запорным механизмом, имеющим запорный элемент в форме шара со специальным сквозным отверстием. Управление осуществляется с использованием ручного рычага, который позволяет поворачивать запорный шар на 90 градусов в определенное положение, позволяющее быстро перекрывать или открывать проход в трубопроводе. Если кран шаровый ПНД имеет большие диаметры, как правило от 150 мм и больше, то его управление происходит с помощью автоматических приводов (электропривод, гидропривод).
Кран шаровый ПНД имеет несколько преимуществ, которые заключаются в следующих характеристиках: долговечность, срок службы составляет 25 лет; надежность, которая обусловлена простотой запорного механизма; отсутствие коррозии, малый вес и невысокая цена, вследствие свойств и стоимости полиэтилена используемого для производства изделия; высокая степень герметичности, благодаря конструкции крана.

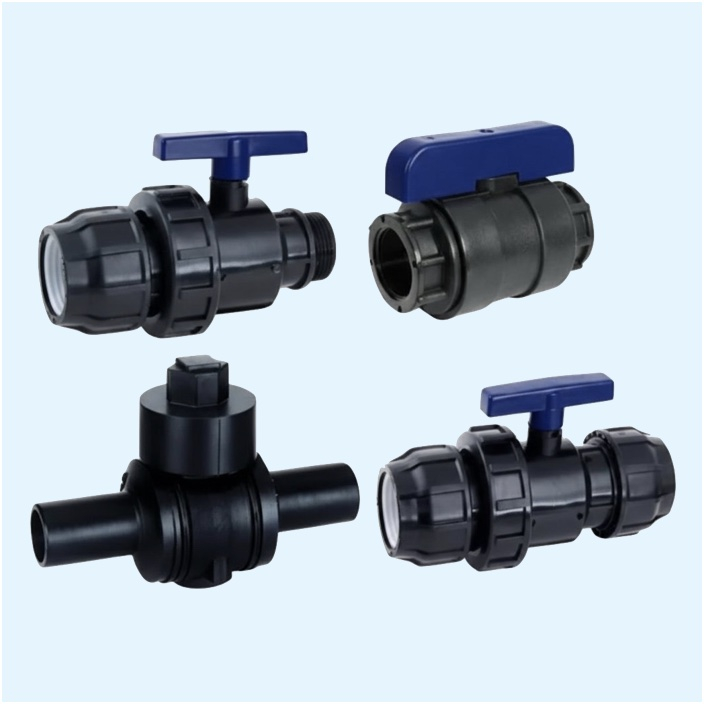

В зависимости от того, каким способом соединяются шаровые краны ПНД с трубами из полиэтилена, они подразделяются на несколько видов: приварные, цанговые и резьбовые. Полиэтиленовые краны шаровые выпускаются с диаметрами от 32 мм до 315 мм, и могут применяться в ПЭ трубопроводных системах водоснабжения и сетях газоснабжения.
- Краны ПНД под приварку – это шаровые полнопроходные краны сварного типа для трубопроводов, выполненных из полиэтиленовых труб. Главная функция запорных кранов под приварку заключается в полном перекрытии потока жидкой или газообразной среды, которая транспортируется в трубопроводе. Кран сварной производится из высококачественного полиэтилена ПЭ100, и представляет собой шаровой кран с патрубками, которые служат для сварного соединения с трубами ПНД. Управляется запорный механизм с помощью специального ключа, при бесколодезном размещении, дополнительно используется удлинитель ключа или удлиненный шток телескопический.
Полиэтиленовые краны шаровые под приварку могут соединяться со всеми марками ПЭ труб, выпускаются с диаметрами от 32 мм до 315 мм, и могут применяться в трубопроводных системах со следующими параметрами максимального рабочего давления: для систем водоснабжения 16 атмосфер (1,6 Мпа), для систем газоснабжения 10 атмосфер (1 Мпа). Монтаж данных шаровых электросварных кранов осуществляется двумя разными способами при помощи специализированного сварочного оборудования. Первый способ – это прямая сварка встык, второй – это электрофузионная сварка с применением электросварных фитингов (муфты).
- Цанговые краны - это зажимные шаровые краны компрессионного типа, предназначенные дляиспользования на полиэтиленовых трубопроводах. Краны компрессионные выполняют запорнуюфункцию, служащую для перекрытия в действующем трубопроводе, потока транспортируемой жидкойсреды. Данные запорные элементы могут применяться для соединения с трубами из полиэтилена, имеющих наружные диаметры от 32 мм до 63 мм, и использоваться в трубопроводных системах спараметром максимального рабочего давления (PN10).
Кран ПНД цанговый представляют собой запорный шаровой кран, произведенный из высококачественногополиэтилена, и оборудованный специальными цанговыми зажимами, которые обеспечивают очень надежное игерметичное соединение с ПЭ трубами. Монтаж цанговых кранов происходит аналогичным способом, как имонтаж компрессионных фитингов, производимых для труб ПНД. В зависимости от комбинации типовсоединения с трубой, шаровые краны цанговые выпускаются нескольких видов.
Шаровой компрессионный кран цанга-цанга
Шаровой компрессионный кран цанга-ВР (внутренняя резьба)
Шаровой компрессионный кран цанга-НР (наружная резьба)
