Фитинги ПНД компрессионные
ПНД фитинги компрессионные применяются для монтажа полиэтиленовых труб в местах, где они меняют своё направление: при поворотах или разветвлении, в случае изменения диаметра соединяемых труб из полиэтилена, при необходимости соединения трубы с трубопроводной арматурой, а так же когда трубы ПНД нужно соединить с трубами изготовленных из другого материала. Компрессионные фитинги для полиэтиленовых труб могут использоваться в системах холодного питьевого и технического водоснабжения для распределения воды, в системах канализации, системах мелиорации и орошения (автоматический полив).
Компрессионные фитинги из полиэтилена являются сборно-разборной конструкцией, их можно собирать и разбирать до 10 раз, поэтому их можно использовать не один раз, а ремонт фитинга может происходить не только путем его полной замены, но и заменой только вышедших из строя элементов компрессионного фитинга.
Фитинги ПНД компрессионные – это обжимные соединительные фитинги компрессионного типа, которые предназначены для монтажа и соединения труб из полиэтилена низкого давления и вторичного полиэтилена марок ПЭ-63, ПЭ-80 и ПЭ-100. Фитинги ПНДкомпрессионные производятся из сополимера полипропилена, с использованием литьевого метода. Фитинг компрессионный ПНД изготавливается в виде конструкции из модульных элементов, которая является сборно-разборным устройством и состоит из пяти компонентов: корпус, запрессовывающая втулка, обжимное кольцо, уплотнительное кольцо и крышка-гайка. Компрессионные фитинги для труб ПНД поставляются полностью готовыми к монтажу.

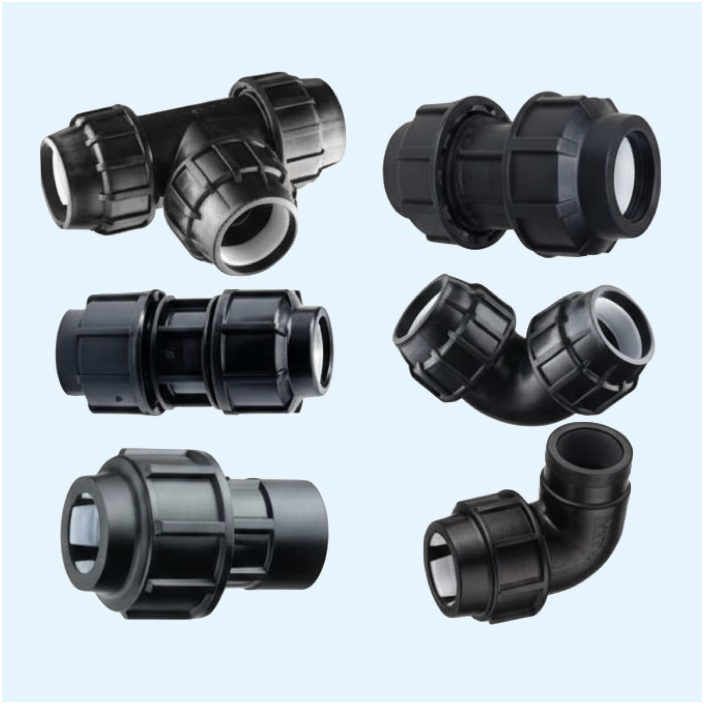

Фитинги компрессионные ПНД производятся различных форм и типов: муфты, тройники, отводы, фланцевые соединения и заглушки, так же они могут иметь наружную или внутреннюю резьбу. Компрессионные фитинги для труб ПНД производятся с различными внутренними диаметрами от 16 до 110 мм и имеют разное рабочее давление от 10 до 16 Bar (атмосфер): с рабочим давлением 10-16 Bar(атмосфер) производятся с диаметрами 16-110 мм, с рабочим давлением до 16 Bar (атмосфер) производятся с диаметрами 16-63 мм, с рабочим давлением до 12,5 Bar (атмосфер) производятся с диаметрами 75-110 мм.
Соединение полиэтиленовой трубы с компрессионным фитингом происходит методом спрессовывания обжимного кольца фитинга с трубой. Сам процесс соединения компрессионого фитинга с трубой ПНД очень легок и прост, фитинг надевается на трубу, затем обжимное кольцо фитинга вручную затягивается при помощи компрессионного или гаечного ключа. Выполнение соединения не требует специальных навыков, и может производиться одним человеком. Основным преимуществом компрессионных фитингов является тот фактор, что для соединения их с трубами ПНД не нужно использовать сварочные аппараты, что в свою очередь сильно сокращает время монтажа трубопроводной системы и уменьшает стоимость её устройства.
Устройство компрессионных фитингов для труб ПНД:
Компрессионные фитинги для труб ПНД представляют собой сборно-разборные соединительные детали, которые производятся из полипропилена сополимера ПП-Б (Тип 2) в соответствии с DIN 8076/3.

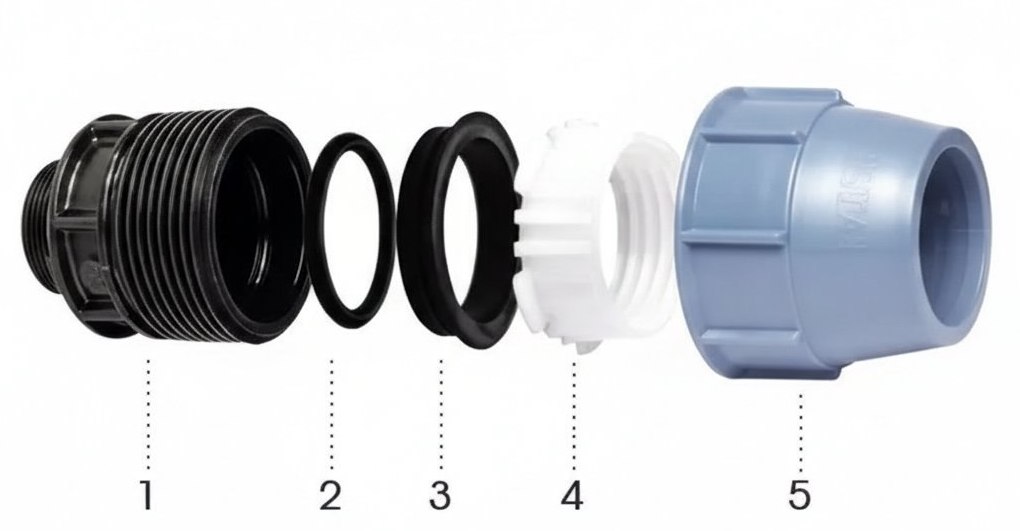

Компрессионный фитинг состоит из 5 модульных элементов:
1-Корпус фитинга с трапециевидной резьбой, производится из сополимера полипропилена, имеет ограничитель введения трубы и выпускается черного цвета. Соединение корпуса фитинга и крышки-гайки происходит с помощью резьбы.
2-Уплотнительное кольцо, производится из упругой нитриловой резины, которое предназначено для создания герметичности соединения фитинга с трубой при ее смещениях и перегибах.
3-Зажимное кольцо-втулка, производится из сополимера полипропилена, выполняет запрессовывающую функцию, фиксирует уплотнительное кольцо в устойчивом положении и ограничивает деформацию и выбрасывания трубы.
4-Обжимное кольцо фальцевое, производится из полиоксиметилина, предотвращает выдавливание и произвольное движение зафиксированной трубы, а так же самопроизвольное развинчивание.
5-Крышка-гайка с внутренней резьбой, производится из сополимера полипропилена, имеет внешние пазы для ручного и механического завинчивания и выпускается обычно черного и синего цвета.
Принцип работы и действия механической и гидравлической герметических систем компрессионного фитинга

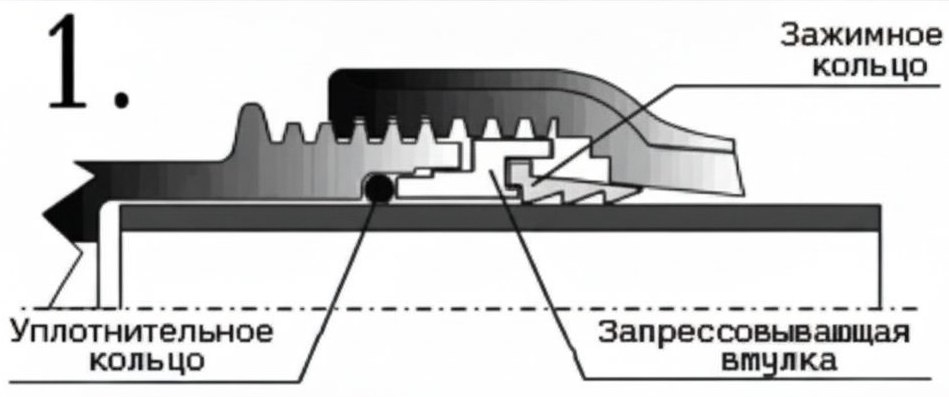

- Момент установки фитинга на трубу из полиэтилена

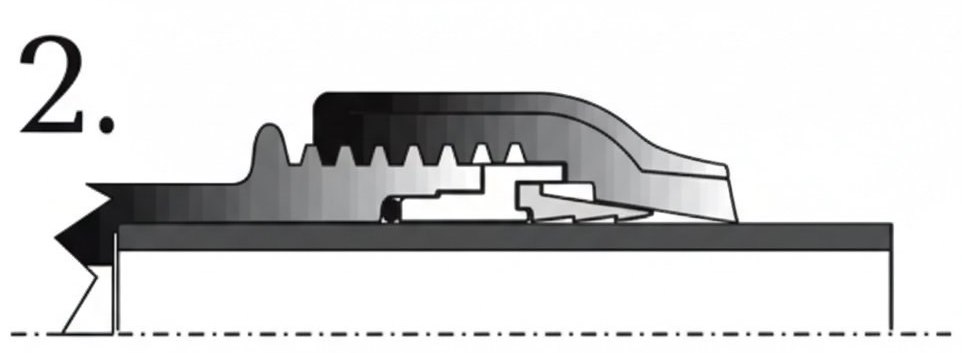

- Гидравлическая и герметическая системы компрессионного фитинга затянуты крышкой-гайкой

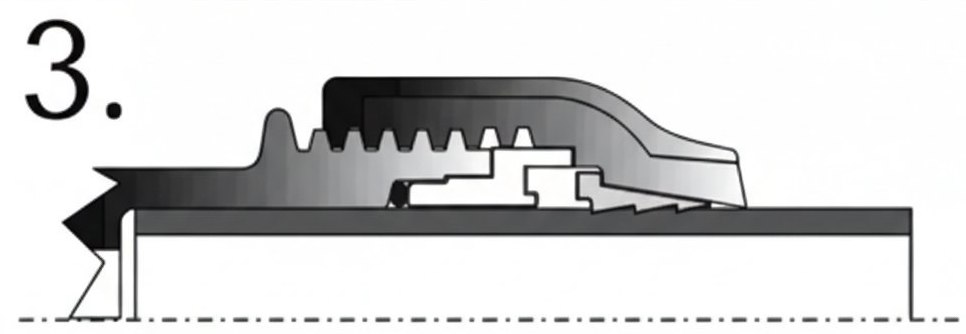

- Работа компрессионного фитинга ПНД под давлением (полиэтиленовую трубу давлением пытается вырвать из корпуса фитинга, но механизм крепления препятствует этому
Основные свойства и преимущества
- высокая антикоррозионная стойкость
- устойчивость к перепадам температур
- стойкость к химическим веществам
- экологичность и гигиеническая безопасность
- могут соединяться с трубами из других материалов
- обладают легким весом и просты в монтаже
- устойчивы к вибрации и гидроударам, не требуют подтяжки
- обеспечивает герметичность, при перегибании трубы
- износоустойчивость и долговечность, срок службы более 50 лет
